実装基板向け 高速オンボードプログラマ

AF9201/01C

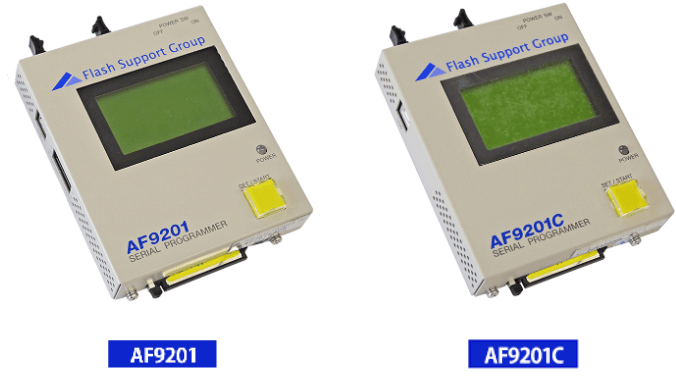

AF9201/01Cオンボードプログラマ

特徴

AF9201

オンボードプログラマ「AF9201」「AF9201C」は基板実装された各社フラッシュマイコン、SPIフラッシュに対応した高速プログラマです。

  • 大容量バッファメモリ
    ・バッファメモリ 1Gbit（専用アルゴリズムカード）
    ・メモリ拡張不要で主要なSPIフラッシュに対応可能
  • 高速書込み向けハード設計
    ・SPI シングル、Dual、Quad モードに対応
    ・デバイス実力値を妨げない高速書込み

■PROGRAM時間（VERIFY含む）/64Mbit SPIフラッシュ

従来機142秒
AF9201/AF9201C35秒

※通信速度：従来機 3MHz、AF9201 50MHz　デバイス、環境により異なります。

  • 使いやすい操作性
    ・AF9101/03と同等機能および操作性
    ・USB接続されたPCからのリモート操作はもちろん、PCを切り離し、単キーのみで連続操作を行うことも可能です。
  • 外部制御インタフェース（AF9201のみ）
    専用外部制御インタフェースにより外部からのトリガ信号による制御動作や外部への結果出力が可能となります。
    （システム例）
    　・シーケンサや各種コントローラなどのFA機器と連動させたオンライン書込み
    　・組み立て直前のデータ書込み、機能検査を自動制御で実施
  • AF9201/01C対応リストはこちらから
    ・オンボードプログラマの最新デバイスリストにてご確認ください。
    ・対応リストに掲載のないデバイスについては以下よりお問合せください。

オプション

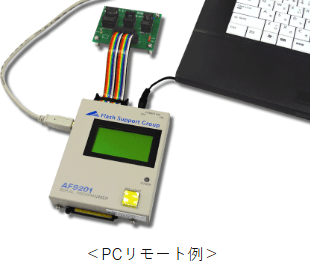

PCリモート例

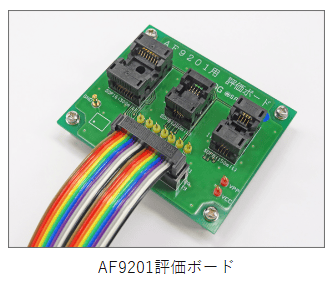

AF9201評価ボード
専用アルゴリズム
カード		１品種対応　TECFM-1G-20
４品種対応　TECFM-1G-20-4
※AF9201/01C本体に１枚 TECFM-1G-20 が標準添付されています。
評価ボードAF9201と接続し、SOP16ピン（300mil）、SOP8ピン（200mil）、SOP8ピン（150mil）のSPI flashへのチップ書込みが可能
※AF9201Cでもお使いいただけます。
電源昇圧ボックスデバイスの仕様ごとに高電圧や制御信号を出力可能

仕様

AF9201AF9201C
バッファメモリ専用アルゴリズムカード 標準1Gbit（128MByte）
※1枚の専用アルゴリズムカードで1シリーズのみ登録可能。
　デバイスの追加対応には別途有償のアルゴリズムカードが必要です。
同時書込み数量最大1個
連結により最大8個同時書込み可能（有償ソフトウエア）
サポートデバイスSPI、UART、I2C、JTAG、SWD、CLK同期にて書込み可能な各社Flashマイコン、シリアルFlash、SPI Flash
プログラム用電源TVCC1 = +1.5V ～ +5.0V(Icc = MAX 250mA）
TVCC2 = +1.5V ～ +5.0V(Icc = MAX 250mA）
外部インタフェースターゲットインタフェース(JTAG､SWD､CLK同期､UART)
USBインタフェース (USB2.0)
メモリカードインタフェース
外部制御インタフェース		ターゲットインタフェース(JTAG､SWD､CLK同期､UART)
USBインタフェース (USB2.0)
メモリカードインタフェース
電源ACアダプタ AC100～240V、本器 DC7V
電源周波数50～60Hz
消費電力最大3VA
寸法 (D×W×H)100x120x22mm
重量210g（添付品を除く）
その他■ 標準添付品
専用アルゴリズムカード、USBケーブル、ターゲットケーブル、外部制御インタフェースケーブル、PCコントロールソフトウエア
■ コントロールソフト、本体液晶ディスプレイでのマスタファイル名の表示あり		■ 標準添付品
専用アルゴリズムカード、USBケーブル、ターゲットケーブル、PCコントロールソフトウエア
■ コントロールソフト、本体液晶ディスプレイでのマスタファイル名の表示なし
オプション専用アルゴリズムカード
専用アルゴリズムカードを使用した機能追加（予定）
評価ボード
電源昇圧ボックス		専用アルゴリズムカード
評価ボード
電源昇圧ボックス
保証期間1年
