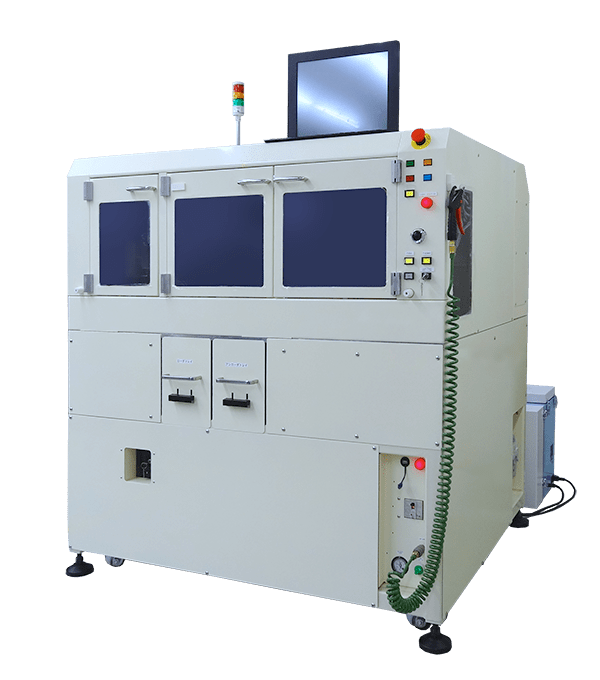

「TEH2724LS」はレーザマーキング対応の自動プログラミングシステムです。
ROM書込み、レーザマーキング、簡易リード検査・マーキング検査（オプション）を1台で行うことができるため、工場内の占有面積を抑え、作業工程を削減いたします。
GANGプログラマAF9724を搭載し、コンカレント機能による効率的な16個同時書込みが可能。
データ書込みと並行しマーキングを実施するため、タクトタイムに影響を与えません。
書込みエラーや画像処理のNG品は別トレイに移動するので良品と混ざることはありません。
| 搭載プログラマ | GANGプログラマ AF9724 1台 |
|---|---|
| ソケット数 | 16個 |
| 対象デバイス | AF9724の書込み対象デバイス |
| 対象パッケージ | 最大32㎜×32㎜（リード含む） 、最小4㎜×4㎜（リード含まずモールドのみ） |
| 対象トレイ | JEDEC準拠トレイ |
| トレイステージ | 4トレイ（空トレイ、供給トレイ、収納トレイ、NGトレイ） |
| 対象ソケット | オープントップ型 ソケットストローク：8㎜以下 ソケット開時高さ：12㎜～20㎜以下 ソケット開閉力：8.1Kg・f以下 |
| 画像処理機能 | 搬送部搭載/吸着位置補正用固定 CCDカメラ：200万画素 マーカエリア確保CCDカメラ：500万画素 3次元検査カメラ：400万画素 |
| レーザーマーカ | AC200V 40A 三相 50/60Hz ／ 0.5MPa（外部供給エアは 0.5MPa 以上） |
| マーキングエリア | 120×120×42㎜ |
| 電源／エア | AC200V 7.7kVA 三相 50/60Hz ／ 0.5MPa（外部供給エアは 0.5MPa 以上） |
| サイズ／質量 | 約D1110×W1340×H1400㎜ （三色パトライト等、突起物を除く) ／ 約 650 Kg |
