製品情報

ユーザーシステムに実装された状態のフラッシュメモリ､フラッシュマイコン、シリアルフラッシュへのプログラミングが可能です。開発・製造ライン・メンテナンスなど様々なシーンでご利用いただけます。
【2019年5月末販売終了】
※ ソフトウエアサポートは継続します。

特徴

• 汎用型
  各社のフラッシュマイコン、シリアルフラッシュに対応します。
• 専用メモリカードを使用
  専用アルゴリズムメモリカード（CFカード）に書込みアルゴリズム、設定パラメタ、書込みデータ、ベリファイデータが保存されますので、CFカードによるマスタデータ管理・作業管理が可能です。
• プログラムデータの高速転送
  パソコンからUSBインタフェースを介して、データの高速転送が可能です。

• リモートコントロール
  開発中のデータや複数のデータを連続して書込む際に便利。コントロールソフト（無償）を使用しUSB接続したパソコンから簡単に操作・制御が出来ます。
• スタンドアロン
  パソコンから切り離し、単キーのみでの操作が出来ます。パソコンを使えない環境下や同一データを書込む際に便利です。
• 無償アルゴリズムアップデート
  当ウェブサイトから最新のソフトウェアをダウンロード頂けます。
  （注1）お客様での初期設定時に設定されたデバイスに対して、無償で最新版をご提供いたします。
  （注1）ダウンロードサービスをご利用頂く為にはユーザー登録が必要です。

• 複数同時（GANG）書込み
  PCとの接続により最大8台の制御がPC操作で簡単に行えます。マスタ・スレーブ方式で同時書込みを行うカスタム化も可能。また専用外部制御インタフェース（AF9103対応）により、外部からのトリガ信号による動作入力ができ、プログラマを複数組込むことで、操作性・生産性を向上させます。

連結によるGANG書込み例

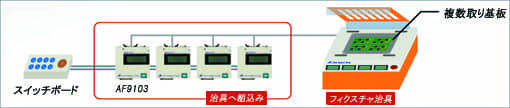

治具組込みによるGANG書込み例

仕様

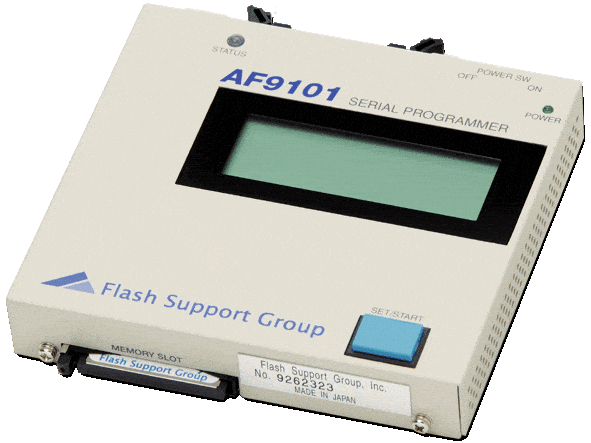

		AF9101/03
バッファメモリ	標準	専用CFカード 256Mbit（32MByte） ※1枚のCFカードで1シリーズのみ登録可能。 デバイスの追加対応には別途有償のCFカードが必要です。
	拡張	専用CFカードの変更により可能
同時書込み数量		最大1個
サポートデバイス		SPI、UART、I2C、JTAG、CLK同期にて書込み可能な各社FLASH ROM、FLASH内蔵マイコン、シリアルFLASH
外部インタフェース		ターゲットインタフェース(JTAG､CLK同期､UART) USBインタフェース (USB2.0) メモリカードインタフェース 外部制御インタフェース（AF9103のみ）
電源		ACアダプタ AC100～240V 本器 DC7V
電源周波数		50～60Hz
消費電力		最大3VA
寸法 (D×W×H)		122x132x22mm
重量		270g（添付品を除く）
その他		標準添付品 専用アルゴリズムカード、USBケーブル、ターゲット ケーブル、PCコントロールソフト
保証期間		1年
